Zelf een rookkanaal installeren binnen door het dak

'Complete handleiding voor beginners'

Een rookkanaal aanleggen door het dak klinkt misschien ingewikkeld, maar met de juiste materialen, voorbereiding en deze stap-voor-stap handleiding kun je dit als doe-het-zelver prima zelf doen. In deze gids leer je alles over de installatie van een rookgasafvoer in een woning of tuinkamer, van kachel tot dakdoorvoer.

Veelgestelde vraag: kan ik zelf een rookkanaal installeren door het dak?

Ja, dat kan! Mits je werkt met gecertificeerde materialen en de instructies volgt volgens het Besluit bouwwerken leefomgeving en de NEN 2757-norm. Het is belangrijk dat je de door de fabrikant gedeclareerde afstand tot brandbare materialen respecteert en zorgt voor voldoende trek.

Afstand tot brandbaar materiaal

De minimale afstand tot brandbaar materiaal volgt uit de CE/DoP-classificatie van het product, niet uit een algemene norm.

• Enkelwandige kachelpijp (classificatie G(XX)NM / GXXX NM): 3 × de nominale diameter, met minimaal 375 mm. Bij Ø150 mm is dat dus 450 mm.
• Dubbelwandig Convesa Premium: G(50) = 50 mm.
• Dubbelwandig huismerk (HeatChimneys): G(90) = 90 mm.
• Pelletkachelafvoer: minimaal 100 mm (ons advies).

Op het etiket staat de classificatie: een waarde tussen haakjes, zoals G(50) of G(90), is de minimale afstand in millimeters. Staat er G(XX)NM of GXXX NM, dan is geen kleinere afstand gemeten en geldt 3 × de diameter met minimaal 375 mm. Een doorvoer door een brandbare wand, vloer, plafond of dak moet apart als complete rookgasafvoervoorziening worden beoordeeld. Neem daarvoor contact op met onze klantenservice.

Benodigdheden voor installatie langs de buitenmuur

Materialen per situatie:

Stap-voor-stap: Rookkanaal installeren door het dak

• Stap 1: Bepaal de plaats van de kachel

• Zorg dat de kachel voldoende afstand bewaard tot muren en meubels. Deze benodigde afstand verschilt per kachel
• Houd minstens 1 meter ruimte boven de kachel vrij voor de eerste rechte pijp

• Stap 2: Monteer de enkelwandige kachelpijp

• Sluit de eerste enkelwandige buis aan op de kachel
• Bevestig stevig met klemband wanneer nodig
• Controleer of de buis verticaal staat
• Plaats vervolgens de overige enkelwandige materialen tot het punt waar het kanaal een overgang moet maken naar dubbelwandig
• Plaats voldoende ondersteuningen voor de enkelwandige buizen
• Houd rondom de enkelwandige pijp de gedeclareerde afstand aan: 3 × de nominale diameter met minimaal 375 mm

• Stap 2b: Maak het gat in de verdiepingsvloer

Voordat je de dubbelwandige buis kunt plaatsen, moet er een veilige en correcte opening in de verdiepingsvloer worden gemaakt.

• Teken de exacte verticale lijn vanaf de kacheluitgang naar boven af met een laser of schietlood.
• Controleer de vloerdikte en de vloerconstructie
• Bij houten vloeren: let op balklagen en brandbare delen
• Bij betonnen vloeren: controleer op wapeningsstaal, leidingen en elektra
• Gebruik de buitenmaat van de dubbelwandige buis + aan alle zijden de gedeclareerde afstand van het product. Bij een buis met buitenmaat Ø200 mm wordt het gat dus Ø300 mm bij Convesa Premium (G(50) = 50 mm) en Ø380 mm bij het huismerk (G(90) = 90 mm)
• Teken de sparing af op het plafond
• Zaag of boor het gat uit

Houten vloer: decoupeerzaag of gatenzaag Betonnen vloer: diamantboor of kernboor (eventueel laten doen door specialist)

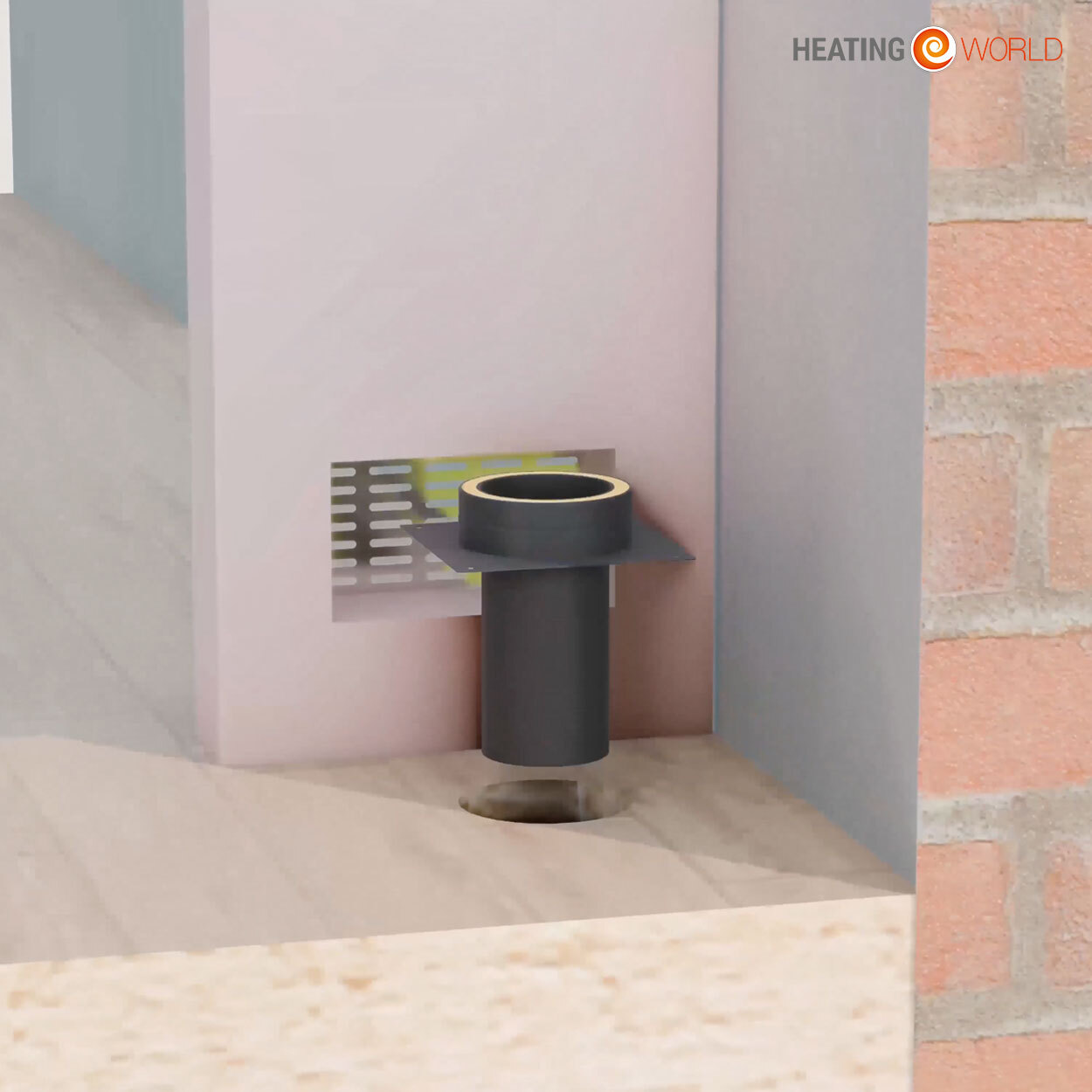

• Stap 3: Verbind enkel- met dubbelwandige buis

• Plaats het verloopstuk (onderaansluitstuk) naar dubbelwandig in de laatste enkelwandige buis
• Monteer de eerste dubbelwandige buis met de mof omhoog (conform CE-voorschrift). Vaak past de dubbelwandige buis maar op 1 manier op het verloopstuk (onderaansluitstuk).
• Gebruik een klemband om de dubbelwandige buis stevig met het verloopstuk te verbinden. Bij Heatingworld leveren wij alle benodigde klembanden standaard mee voor de dubbelwandige materialen.

• Stap 3b: Voer de dubbelwandige buis door de verdiepingsvloer

• Gebruik een vloersteun, vloerplaat met draagring of console die past bij je rookkanaalsysteem (zoals Convesa’s verdiepingsondersteuning). Deze draagt het gewicht van de (eerste) dubbelwandige pijp en zorgt tevens voor een afwerking van het gat op de verdiepingsvloer.
• Rondom de buis moet de op het etiket gedeclareerde afstand tot brandbare vloerdelen worden aangehouden: G(50) = 50 mm bij Convesa Premium, G(90) = 90 mm bij het huismerk.

Plaats een brandwerende omkokering

In de stookruimte zelf mag de pijp in het zicht blijven, mits de gedeclareerde afstand wordt aangehouden. Bij elke doorvoer en in alle andere ruimtes is een ononderbroken brandwerende omkokering verplicht, van plaatmateriaal in brandklasse A1 en minimaal 12 mm: calciumsilicaat (Silca/Skamol), Promatect of Fermacell. Gewone én brandvertragende (roze) gipsplaten zijn niet toegestaan; keramische vezelplaten horen niet in deze toepassing. Langs de buitengevel is omkokering niet nodig.

• Laat voldoende ventilatieruimte voor luchtcirculatie rond de dubbelwandige buis.
• Plaats 2 ventilatieroosters per verdiepingsvloer zodat de warmte uit de omkokering kan.

Let op: breng géén isolatiemateriaal aan in de sparing zelf, dit belemmert de luchtcirculatie rondom de buis en is in strijd met CE-montagevoorschriften.

• Stap 4: Plaatsen van dubbelwandige buizen

Ondersteuning per 1 tot 1,5 meter

• Gebruik wandbeugels en/of vloersteunen om het kanaal stevig te verankeren.
• De maximale afstand tussen twee beugels is meestal 1,5 meter, maar in situaties met veel windbelasting of bij lange verticale trajecten is 1 meter aan te raden.
• Monteer de eerste beugel zo dicht mogelijk boven de overgang van enkel- naar dubbelwandig.

Vloersteun bij doorvoer door verdiepingsvloer

• Bij het doorvoeren door een verdiepingsvloer is het aan te raden, zoals eerder genoemd, het gewicht van het kanaal boven de vloer op te vangen met een verdiepingsondersteuning.

Tip: Plaats zwarte dubbelwandige buizen alleen op zichtlocaties (bijv. woonkamer), en gebruik blank RVS voor technische ruimtes of zolder. Zo bespaar je kosten op materialen die niet in het zicht komen.

• Optioneel: Versleping maken met bochten

Is een rechte installatie niet mogelijk? Dan kun je het kanaal verslepen met bochten van 15°, 30°, 40° of 45°.

• Gebruik maximaal 4 bochten van 45° in totaal
• Plaats indien nodig een rechte buis tussen de bochten van een versleping
• Bevestig direct na elke bocht een beugel (bij 45° max. 1,5 meter afstand)
• Houd de mof omhoog en vermijd horizontale stukken! Deze beïnvloeden de trek en roetophoping enorm
• Combineer alleen bochten uit hetzelfde CE-gekeurde systeem
• Gebruik de verslepingstabellen die op de productpagina van de bochten terug te vinden is om te bepalen welke tussenlengte er tussen de bochten geplaatst moet worden

• Stap 5: Dakdoorvoer voorbereiden

Voordat je de dubbelwandige buis door het dak voert, moet je de dakconstructie voorbereiden. Deze stap verschilt per daktype (pannen, bitumen of EPDM), maar het principe blijft gelijk.

• Bepaal de positie van de doorvoer
  Gebruik een schietlood of laser om de exacte lijn vanaf de kachel of de reeds geïnstalleerde pijp
• Verwijder dakbedekking waar nodig:
  Bij pannendaken: verwijder eerst de dakpannen rondom de doorvoerzone
  Bij platte daken: snijd de dakbedekking pas ná het zagen van het gat
• Let op onderliggende folie, panlatten of isolatiemateriaal
• Controleer de dakconstructie
  Zorg dat het gat niet uitkomt op een dakspant of gording. Voorkom verzwakking van dragende delen – verplaats zo nodig de buis of laat de constructie aanpassen door een vakman.

• Teken de sparing af
  Meet de buitenmaat van de dubbelwandige buis en tel aan alle zijden de gedeclareerde afstand van het product op
  → Bij een buitenmaat Ø200 mm wordt dit een gat van Ø300 mm bij Convesa Premium (G(50)) of Ø380 mm bij het huismerk (G(90))

• Teken de cirkel of rechthoek op de binnenzijde van het dakbeschot
• Zaag het gat voorzichtig uit
• Gebruik een reciprozaag of gatenzaag (afhankelijk van materiaal)
• Verwijder resthout, splinters en isolatie rondom de opening

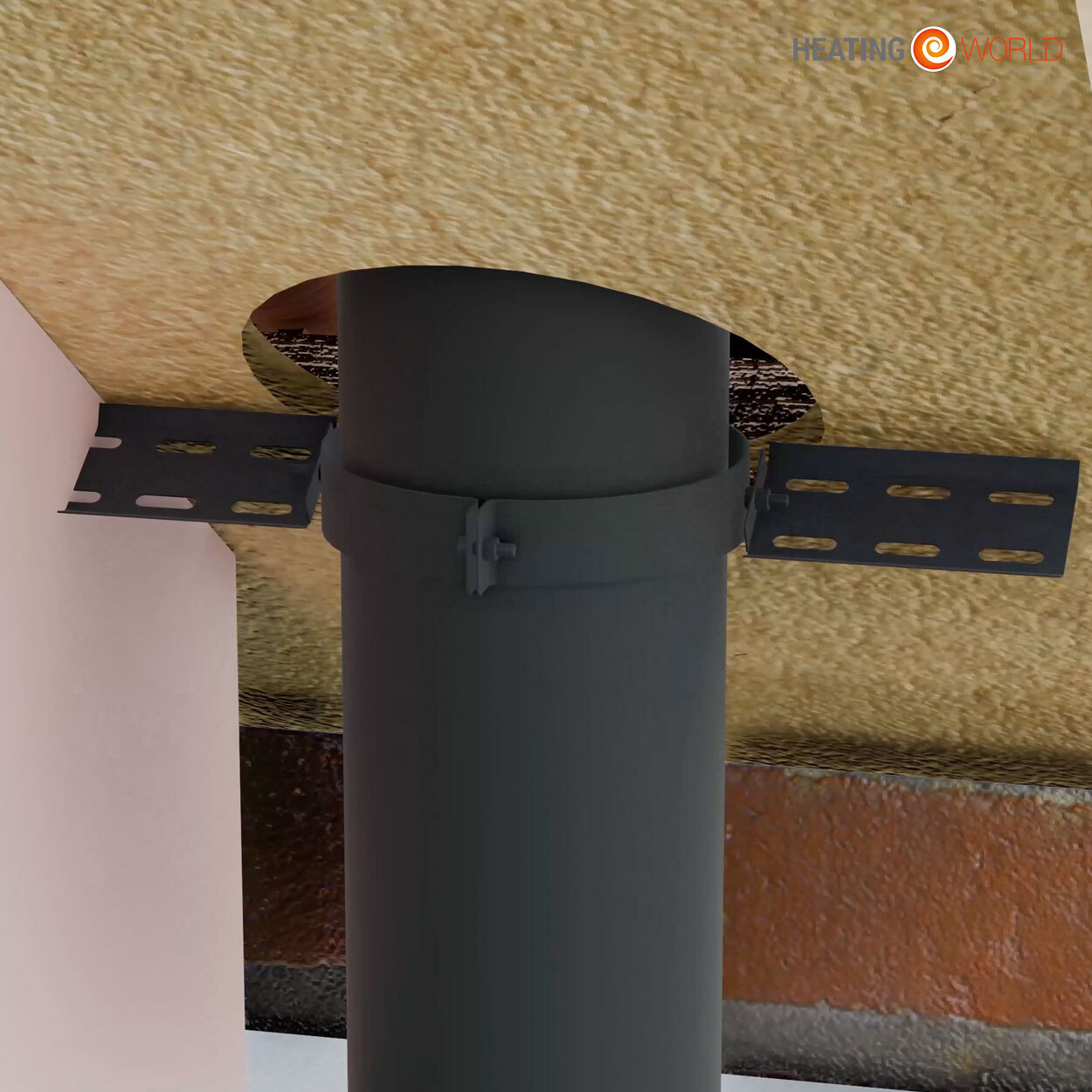

• Stap 6: Plaats de dubbelwandige buis door het dak

• Leid de buis recht omhoog door het dakgat
• Gebruik een plafondplaat aan de binnenzijde voor nette afwerking
• Plaats de daksteun aan de binnenzijde van het dak, op panlatten of het dakbeschot. die draagt het deel dat boven het dak uitsteekt. Omdat de steun vaak uit het zicht zit, volstaat de goedkopere RVS-uitvoering.
• Wanneer het gedeelte boven het dak meer dan anderhalve meter door steekt zal er een brede klemband geplaatst moeten worden tussen de buis verbindingen om deze verbindingen te verstevigen.
• Steekt de pijp meer dan 2 meter door boven het dak? Gebruik dan ook een tuidraadbeugel of verankeringsset om de pijp voldoende ondersteuning te bieden.

• Stap 7: Monteer de dakdoorvoer en stormkraag

• Gebruik een dakdoorvoer die past bij je daktype (pannen, bitumen, EPDM, golfplaten of sandwichpanelen)
• Kies de stormkraag op de buitendiameter van het dubbelwandige kanaal: bij binnenmaat 150 mm (buitenmaat 200 mm) heeft u een stormkraag 200 mm nodig.
• Plaats hem strak rondom de buis, net boven de dakplaat, en werk de bovenrand af met UV-bestendige siliconen kit. Kiest u een stormkraag met siliconen afdichtring, dan hoeft u niet af te kitten.
• Een stormkraag hoort altijd bij een aluminium, loden of loodvervangende dakplaat.
  Bij een flexibele EPDM- of siliconedoorvoer is hij niet nodig, die sluit zelf om de buis.
• Bij een schoorsteenrenovatie werkt u de bovenzijde af met een topaansluiting (30x30) op de schoorsteenkop met daarop een trekkap anti-valwind; is er geen topaansluiting, gebruik dan de trekkap met lange aansluiting.
• Zorg voor een goede overlap en afdichting.

• Stap 8: Plaats de trekkap bovenop het kanaal

• Een trekkap helpt om windinslag te voorkomen. Hiermee voorkom je dat de wind terug slaat in het rookkanaal, wat de trek kan verstoren. Een goede trekkap zorgt voor een stabielere en constantere natuurlijke trek in het kanaal.
• Monteer volgens instructie van het systeem (klemband)

Veiligheid eerst: dit mag je niet vergeten

• Installeer altijd een CO-melder en rookmelder in de ruimte waar de kachel staat. Plaats deze op minimaal 1,5 meter afstand van de kachel en test ze regelmatig.
• Houd de op het etiket gedeclareerde afstand tot brandbare materialen aan: G(50) = 50 mm bij Convesa Premium, G(90) = 90 mm bij het huismerk
• Bij elke doorvoer en buiten de stookruimte: een ononderbroken omkokering van A1-plaatmateriaal, minimaal 12 mm
• Monteer CE-gekeurde beugels iedere 1 - 1,5 meter
• Laat je installatie controleren bij twijfel over veiligheid

Advies nodig?

Twijfel je over jouw situatie? Neem contact op met onze productspecialist of stel je vragen via de livechat.
