Beschrijving

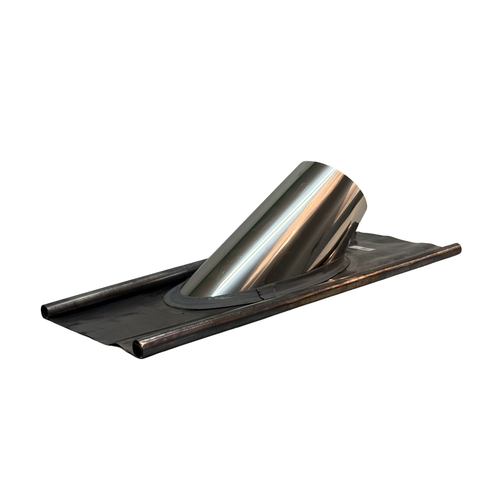

Dakplaat met loodslab 45–60 graden – Voor steile pannendaken met dubbelwandig rookkanaal Ø125/175 mm
Deze dakplaat Ø175 mm met loodslab is geschikt voor een veilige, waterdichte doorvoer van een dubbelwandig rookkanaal (Ø125 mm binnen, Ø175 mm buiten) door een steil pannendak met een dakhelling van 45 tot 60 graden. Dankzij de vaste hoek en de vervormbare loodslab aan de onderzijde is deze dakplaat eenvoudig aan te passen aan vrijwel elk pannendak met de juiste hellingshoek.
De loden onderplaat vormt samen met de opstaande RVS koker het doorvoerpunt voor het rookgasafvoerkanaal. In combinatie met een stormkraag biedt dit een robuuste afdichting tegen regen en wind. De dakplaat is bedoeld voor rookkanalen bij houtkachels, haarden en andere toestellen die door het schuine dak worden aangesloten.
Belangrijk: deze dakplaat is niet dragend. Zorg altijd voor extra bevestiging van het kanaal via een aparte daksteun of muurbeugel.
Toepassing
- Pannendaken met een steile helling van 45° tot 60°
- Rookkanalen bij houtgestookte toestellen of allesbranders
- Dakdoorvoeren waarbij het rookkanaal waterdicht moet worden doorgevoerd
- Installaties met dakbedekking van pannen of vlakke dakplaten
Specificaties
- Geschikt voor dubbelwandige Ø125 mm rookkanalen (buitenmaat Ø175 mm)
- Vaste dakhelling: 45° tot 60°
- Materiaal: RVS met geïntegreerde loodslab
- Niet dragend – alleen voor afdichting en waterkering
Montage-instructies
- Bepaal de positie en zaag een passende opening in het dakvlak.
- Schuif de dakplaat onder de bovenste dakpannen.
- Vorm de loodslab zorgvuldig naar het dakprofiel.
- Leid het dubbelwandige kanaal door de koker.
- Bevestig een stormkraag strak om de buis en breng een randje hittebestendige kit aan voor afdichting.
De dakplaat 45–60 graden Ø175 mm met loodslab is direct uit voorraad leverbaar bij Heating World. Deze oplossing biedt een veilige en esthetische afwerking voor steile pannendaken. Twijfel je over de juiste helling of aansluiting? Neem gerust contact met ons op voor technisch advies.
