Dakplaat lood 30-45° Ø 125/175 mm Dubbelwandig geïsoleerd

Dakplaat met loodslab 30–45 graden – Voor pannendaken met dubbelwandig rookkanaal Ø125/175 mm

Deze dakplaat Ø175 mm met loodslab is speciaal ontworpen voor de waterdichte doorvoer van een dubbelwandig rookkanaal met binnendiameter 125 mm en buitenmaat 175 mm door een schuin pannendak met een hellingshoek van 30 tot 45 graden. De onderzijde is voorzien van een geïntegreerde, vervormbare loodslab dat zich eenvoudig vormt naar het profiel van de dakpannen, waardoor een goede waterafvoer en lekvrije aansluiting ontstaat.

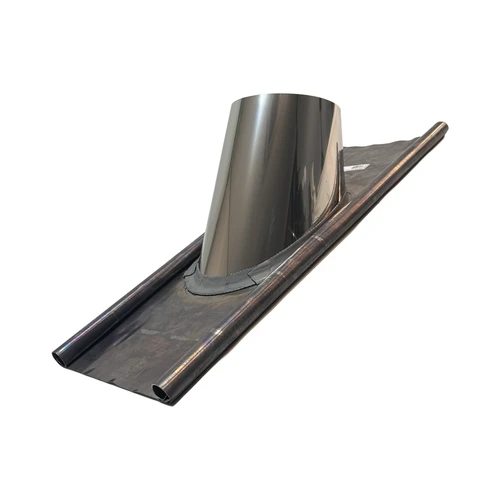

De dakplaat bestaat uit een loden bodemplaat met schuine, opstaande koker van RVS voor de rookgasdoorvoer. In combinatie met een stormkraag zorgt dit voor een betrouwbare, weerbestendige afwerking van het kanaal. Deze uitvoering is geschikt voor toepassingen met houtkachels, haarden en allesbranders.

Let op: deze dakplaat heeft uitsluitend een afdichtende functie. Voor ondersteuning van het rookkanaal is een aparte dak- of wandsteun nodig.

Toepassing

• Pannendaken met een dakhelling van 30° tot 45°
• Installaties met dubbelwandige rookkanalen bij houtkachels en haarden
• Afdichting in combinatie met stormkraag voor lekvrije dakdoorvoer
• Waterkering via loodslab op profielpannen of andere dakvormen

Specificaties

• Geschikt voor Ø125 mm dubbelwandig rookkanaal (buitenmaat Ø175 mm)
• Hellingshoek: 30° tot 45°
• Materiaal koker: RVS (roestvast staal)
• Onderzijde voorzien van geïntegreerde loodslab
• Niet dragend – enkel bedoeld voor afdichting en waterkering

Montage-instructies

1. Zaag een opening in het dak op de gewenste positie.
2. Schuif de dakplaat onder de bovenliggende dakpannen.
3. Vorm de loodslab naar het profiel van de dakpannen.
4. Leid het rookkanaal door de opstaande koker.
5. Monteer een stormkraag om de buis en dicht af met hittebestendige kit.

De dakplaat 30–45 graden Ø175 mm is onderdeel van het Heating World dubbelwandige rookkanaal systeem en is direct uit voorraad leverbaar. Een praktische oplossing voor pannendaken met een gemiddelde helling. Neem gerust contact met ons op voor persoonlijk advies.
