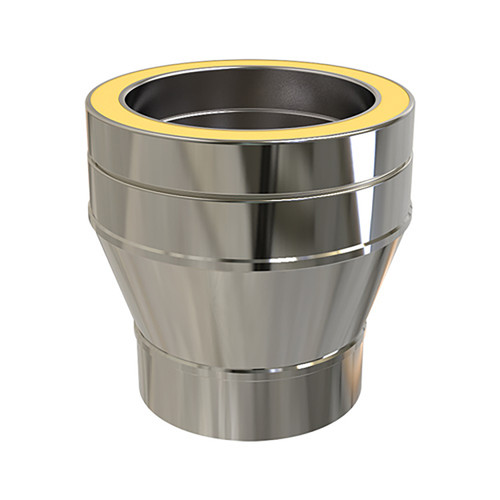

Onderaansluitstuk EW 80 mm naar DW Ø 125/175 mm mannelijk Dubbelwandig geïsoleerd

Onderaansluitstuk EW 80 mm naar DW Ø 125/175 mm Dubbelwandig geïsoleerd | Conisch model | Mannelijke aansluiting | RVS dubbelwandig geïsoleerd

Dit onderaansluitstuk Ø80 mm naar Ø125/175 mm is speciaal ontworpen voor installaties waarbij je een enkelwandige kachelpijp met een binnendiameter van Ø80 mm wilt koppelen aan een dubbelwandig geïsoleerd rookkanaal met een binnenmaat van Ø125 mm en buitenmaat van Ø175 mm. Het verloopstuk naar dubbelwandig vormt een veilige, thermisch geïsoleerde overgang tussen het enkelwandige kanaal bij de kachel en het dubbelwandige rookgas kanaal dat geschikt is voor doorvoeren door een dak, wand of plafond.

Het conische verloop met mannelijke aansluiting schuift in de enkelwandige kachelpijp Ø180 mm. Bovenaan is het aansluitvlak geschikt voor de eerste dubbelwandige buis Ø125/175 mm met vrouwelijke verbinding. De conische vormgeving biedt daarnaast een esthetisch nette overgang tussen enkel- en dubbelwandig, zonder abrupte randen of niveauverschillen. Dat maakt dit onderdeel ideaal voor installaties waarbij zowel de veiligheid als de uitstraling belangrijk zijn – zoals bij zichtwerk in woonkamers, veranda’s of tuinkamers.

De binnenbuis van het dubbelwandige gedeelte is gemaakt van zuur- en hittebestendig RVS AISI 316L, terwijl de buitenwand bestaat uit RVS AISI 304. Tussen beide wanden bevindt zich 25 mm isolatie (170 kg/m³) die zorgt voor veilige warmtegeleiding, een stabiele trek en bescherming van omliggende materialen. Het verloopstuk is CE-gekeurd, getest volgens EN 1856-1, en voldoet aan de T600-norm voor temperaturen tot 600 °C continu.

Toepassing

Dit onderaansluitstuk wordt gebruikt wanneer:

• Je een houtkachel of haard met rookgasuitgang Ø80 mm wilt aansluiten op een dubbelwandig rookkanaal Ø125/175 mm.
• Het rookkanaal door een dak, wand of plafond wordt gevoerd waar dubbelwandige isolatie verplicht is.
• Je wilt starten met enkelwandig en vervolgens overschakelen op een geïsoleerde rookgasbuis.

Het verloopstuk is geschikt voor houtkachels, open haarden, allesbranders en andere verbrandingstoestellen met een Ø130 mm uitgang. Het wordt vaak gebruikt in veranda’s, tuinhuizen, woonkamers of schuren waar het kanaal door de constructie naar buiten wordt gevoerd.

Technische specificaties

• Type aansluiting: Enkelwandig naar dubbelwandig (mannelijk)
• Model: Conisch verloop
• Aansluitzijde onder: Ø79 mm (past in Ø80 mm enkelwandig)
• Aansluitzijde boven: Ø125 mm binnen / Ø175 mm buiten (dubbelwandig)
• Materiaal binnenwand: RVS AISI 316L
• Materiaal buitenwand: RVS AISI 304
• Isolatiedikte: 25 mm (steenwol, 170 kg/m³)
• Temperatuurklasse: T600 – geschikt tot 600 °C continu
• Certificering: EN 1856-1 | CE | G50
• Garantie: 25 jaar

Compatibiliteit

Combineer dit verloopstuk met:

• Enkelwandige kachelpijp Ø80 mm (geblauwde pijp, RVS of zwart staal)
• Dubbelwandige buizen, bochten en muurdoorvoeren Ø125/175 mm
• Houtkachels met binnendiameter Ø80 mm aansluiting
• Installatie op kachels met bovenaansluiting of binnenopstelling

Wettelijke keuringsnorm

De productlijn dubbelwandige kachelpijpen (Avant) van Convesa is gekeurd volgens de normen EN 1856-1 evenals de verplichte T600 keuring: T600-N1-W-V2-L50040/05060-G(50). Het rookkanaal voldoet hiermee aan de normen welke verplicht zijn voor de Nederlandse, Belgische, Franse, Duitse en Engelse markt.

Advies nodig over dit verloop?

Twijfel je over de juiste koppeling of ben je niet zeker of dit de goede overgang is voor jouw kachel en kanaal? Neem gerust contact op met onze specialisten. Wij adviseren je graag bij het veilig en correct opbouwen van je rookgasafvoer, afgestemd op jouw specifieke situatie.
