How To: Flexibele rookkanaalpijp installeren

(stap-voor-stap instructie)

Wil je zelf een flexibele rookkanaalpijp installeren in een bestaande schoorsteen? Met deze stap-voor-stap handleiding voor het plaatsen van een RVS flexibel rookkanaal zorg je voor een veilige en goed werkende aansluiting.

Benodigdheden:

• Dubbellaags flexibel rookkanaal RVS 316L
• Topafwerking en/of trekkap
• Aansluitstuk flexibel of nisbus met flexaansluiting
• Vast stuk enkelwandige pijp van minimaal 25 cm voor op de kachel
• Eventueel verloopstuk (indien buisdiktes verschillen)
• RVS-schroeven (zelftappers/parkers)
• Versterkte spanbeugel
• Afstandhouders (één per 1,5 m)
• Doorvoerkegel voor het intrekken
• Vuurvaste mortel voor de naden tussen nisbus en metselwerk
• Alleen bij een pelletkachel: hittebestendige siliconenkit tot 300 °C
• Werkhandschoenen en beschermende kleding
• Boor/schroefmachine

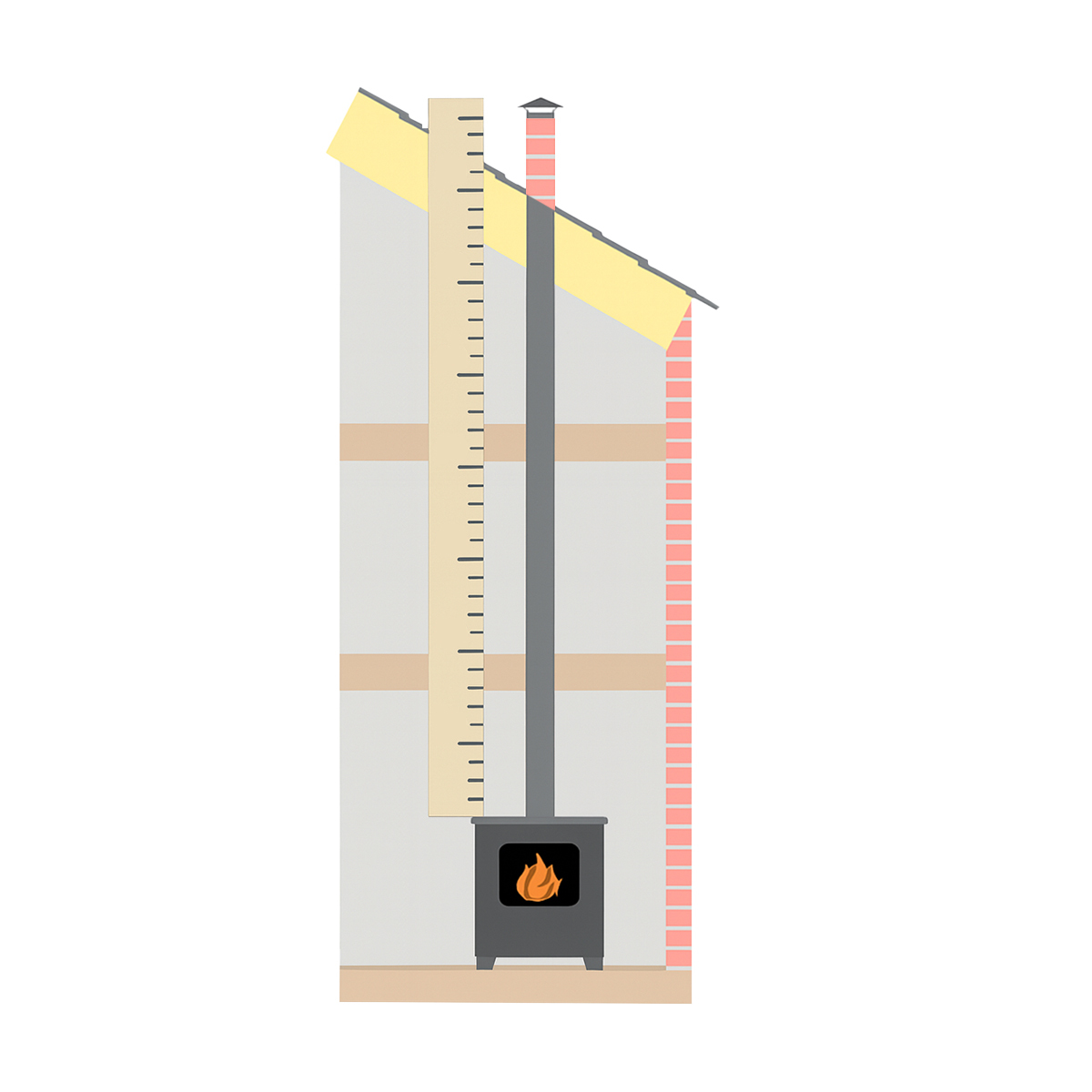

Stap 1: Meet het schoorsteenkanaal op en inspecteer de situatie

Voordat je begint, meet je de totale lengte van het schoorsteenkanaal op, vanaf het aansluitpunt van de kachel tot aan de bovenkant van de schoorsteen. Controleer ook de doorsnede van het kanaal: is deze overal gelijk? Zijn er bochten, vernauwingen of puinresten aanwezig? Het kanaal moet vrij en toegankelijk zijn voor de flexibele rookgasbuis. Als het kanaal erg vervuild is, laat het dan eerst vegen of reinigen door een erkend schoorsteenveger.

Stap 2: Kies de juiste flexibele buis en toebehoren

Voor hout- en pelletkachels is dubbellaags flexibel RVS 316L (T600, gekeurd tot 600 °C) verplicht. Enkellaags flexibel is een T250-product (max. 260 °C), voeren wij alleen in 100 mm en mag nooit bij een hout- of pelletkachel worden gebruikt. Een bestaand gemetseld kanaal voorzien wij altijd van een dubbellaags flexibel RVS-rookkanaal, waarop de nisbus/kachelpijp wordt aangesloten. Zie ook de norm NEN-2757. Kies een diameter die past bij het toestel:

• 125 mm – kleine houtkachels
• 150 mm – standaard formaat
• 180 mm – grotere haarden of inzetkachel

Zorg dat je ook de juiste topaansluiting, trekkap, aansluitstuk en eventuele verloopstukken in huis hebt, evenals de RVS-schroeven en een versterkte spanbeugel. Bestel liever iets te veel lengte dan te weinig.

Stap 3: Bereid de installatie voor vanaf het dak

Ga het dak op en bereid je voor om de flexibele buis van bovenaf in het kanaal te laten zakken. Bevestig hiervoor een doorvoerkegel of een loodkoord aan het begin van de buis zodat je deze gecontroleerd en recht naar beneden kunt leiden. Zorg ervoor dat je met minimaal twee personen werkt: één boven en één onder, voor communicatie en veiligheid. De buis naar boven trekken is ook mogelijk, afhankelijk van de situatie kan dit soms makkelijker zijn.

Stap 4: Leid de buis voorzichtig door het kanaal

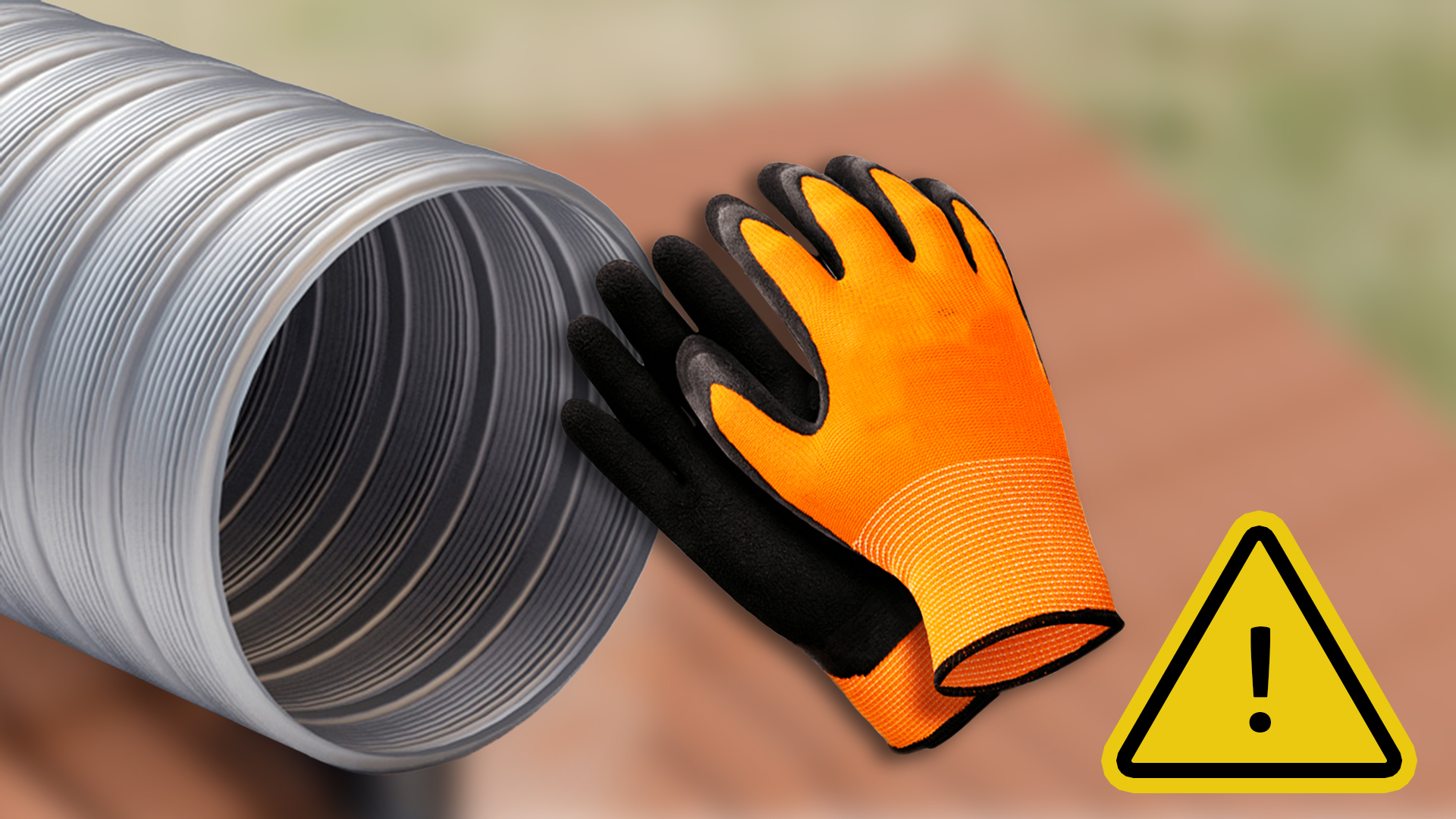

Laat de flexibele buis rustig zakken in het schoorsteenkanaal. Zorg dat de buis niet draait, knikt of schurend langs scherpe randen loopt. Bij weerstand: trek voorzichtig terug, controleer of de doorgang vrij is, en probeer opnieuw. De buis mag nergens geplet raken. Plaats afstandhouders, één per 1,5 m, zodat de buis vrij in het kanaal blijft hangen. Draag altijd werkhandschoenen bij dit proces, want de randen van RVS kunnen scherp zijn.

Stap 5: Sluit onderaan het koppelstuk of verloop aan

Zodra de buis helemaal is doorgevoerd, ga je naar beneden om de aansluiting met de kachel of haard af te werken. Op de kachel plaatst u eerst een vast stuk enkelwandige pijp van minimaal 25 cm; een flexbuis sluit u daarop aan met een aansluitstuk flexibel of nisbus met flexaansluiting, vastgeschroefd met RVS-parkers. Gaat de kachelpijp door een verlaagd plafond voordat deze het schoorsteenkanaal bereikt? Dan zal er een dubbelwandige pijp toegepast moeten worden op deze plek. In sommige gevallen is een verloopstuk nodig.

Bij een houtkachel worden de pijpen koud in elkaar geschoven, afwaterend (smalle kant naar beneden); kitten of tapen is niet nodig en tape mag nooit op het rookkanaal. Alleen bij een pelletkachel (overdruk) worden de verbindingen afgedicht met hittebestendige siliconenkit tot 300 °C of met de siliconenring in de pelletlijn. Kachel-/plakkoord gebruikt u uitsluitend voor de deur en de ruit van de kachel. Naden tussen nisbus en metselwerk werkt u af met vuurvaste mortel.

Zet de verbinding vast met de RVS-schroeven (zelftappers/parkers) van het aansluitstuk; gebruik voor ophangen en borgen een versterkte spanbeugel. Vergeet de afstandhouders (één per 1,5 m) en de doorvoerkegel voor het intrekken niet.

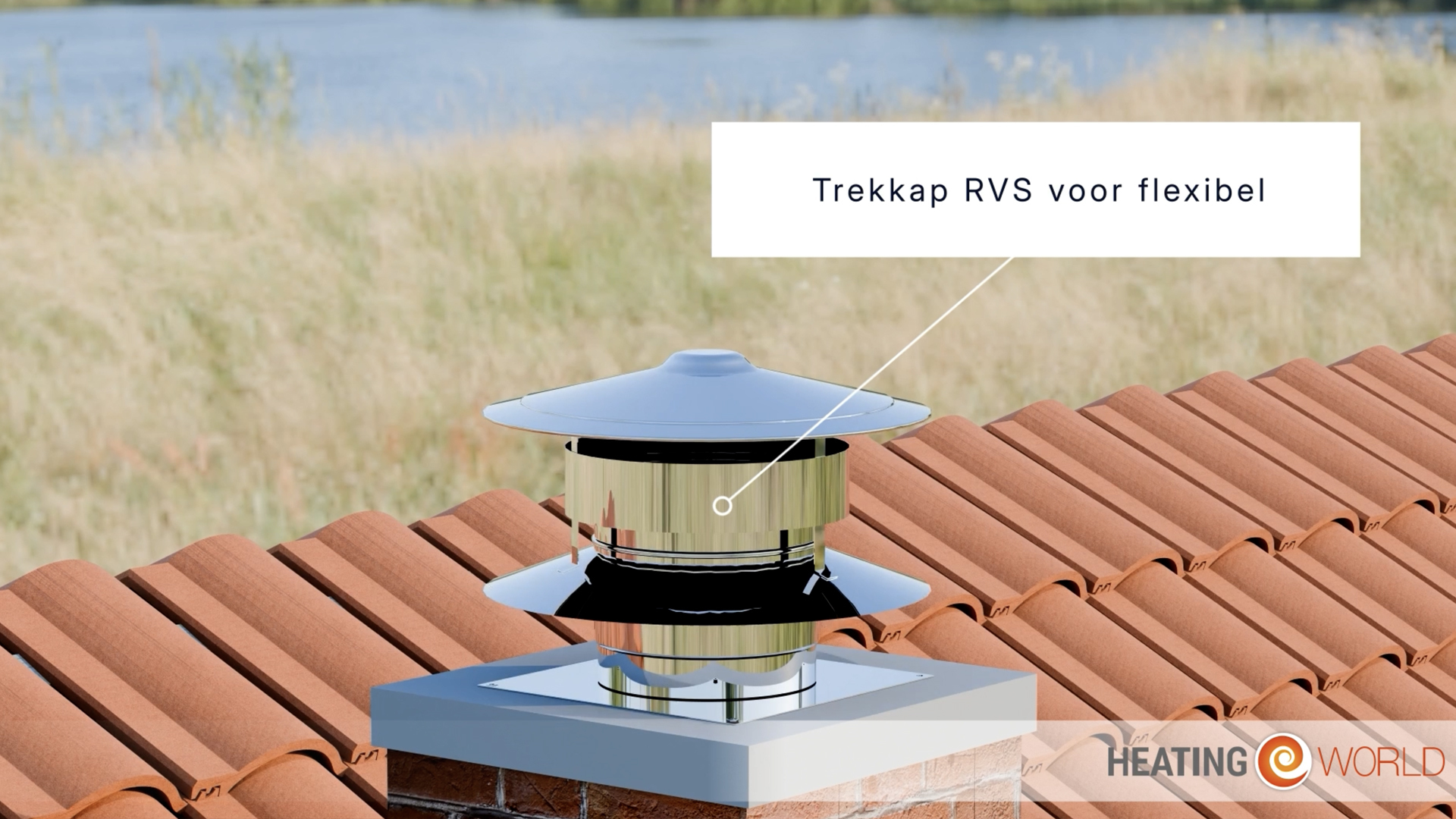

Stap 6: Bevestig de topafwerking bovenaan het kanaal

Terug op het dak monteer je nu de topafwerking. Dit kan een trekkap (met veegluik) en/of topaansluiting zijn, afhankelijk van de situatie en het gewenste trekgedrag. De kap voorkomt dat er regen of vuil in het kanaal komt en helpt bij het creëren van een constante trek. Zorg dat de kap stevig op de buis bevestigd is, d.m.v. de versterkte spanbeugel of RVS-schroeven.

Stap 7: Controleer de installatie en voer een test uit

Controleer het volledige systeem: Is de buis nergens geknikt? Zijn de verbindingen stevig en luchtdicht? Is de topaansluiting goed geplaatst? Start nu een testvuur in de kachel en kijk of de rook correct wordt afgevoerd via het kanaal. Controleer ook of er nergens rook ontsnapt langs de verbindingen.

Na deze installatie is je flexibele rookkanaal klaar voor veilig gebruik. Vergeet niet om je kanaal regelmatig te laten vegen door een erkende professional. Heb je vragen of twijfel je over onderdelen? Neem contact op met een specialist of bekijk onze andere handleidingen.
